7.5Kw เครื่องหั่นยางล้อยางสายการผลิตผงยาง ISO CE

เครื่องย่อยยาง LP-1200 สายยางผง สายรีไซเคิลยางเสีย

คำแนะนำสายการผลิตผงยาง

1. เครื่องวาดลวด
โลหะผสมแข็งถูกเชื่อมบนใบมีดเพื่อให้แข็งและสวมใส่ได้
เครื่องจักรมีชั้นวางนิรภัยเพื่อป้องกันปัญหาที่ไม่ปลอดภัยอย่างมีประสิทธิภาพในกระบวนการที่ขอบยางหลุดลอก มอเตอร์ ตัวลดความเร็ว และเฟรมหลักทั้งหมดมีโครงสร้างกะทัดรัดประกอบเป็นโครงเดียว ฐานของเครื่องจักรเป็นแบบหล่อทั้งหมด กรอบซึ่งสะดวกสำหรับการติดตั้ง

แอปพลิเคชัน:
เครื่องนี้ใช้สำหรับถอดวงแหวนเหล็กออกจากยางล้อ

ข้อมูลทางเทคนิค

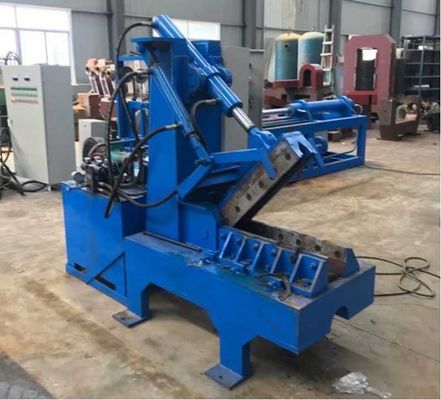

2.QDJ-1200 เครื่องตัดยาง

ข้อมูลจำเพาะ

1.1 ขนาดโดยรวม (L×W×H): 2080×1000×2130mm

1.2 จำนวนจำนวนเครื่องตัด: 4 ชิ้น

1.3 ระยะชักของคัตเตอร์: เกือบ 600 มม

1.4 แรงดันกระบอกสูบ: เกือบ 12T

1.5 แรงดันน้ำมันทำงาน: 6.3Mpa

1.6 ปั้มน้ำมัน: Flow 40 L/mi, แรงดัน 6.3Mpa

1.7 เกรดน้ำมันใช้งาน: น้ำมันเครื่องกลเบอร์ 32

1.8 รุ่นมอเตอร์: Y132M2-6 กำลังไฟ: 7.5---11kW

เครื่องตัด QDJ-1200 ส่วนใหญ่ประกอบด้วยมอเตอร์ไฟฟ้า, ปั๊มใบพัด, วาล์วย้อนกลับแม่เหล็กไฟฟ้า, วาล์วระบาย, ถังน้ำมันทำงาน, ท่อไฮดรอลิก, ตัวยึดถังน้ำมัน, เครื่องตัด, โครงเครื่องและอื่น ๆ

กระบอกน้ำมันใช้กระบอกน้ำมันไฮดรอลิกที่ทำงานตามมาตรฐาน HSG โครงเชื่อมด้วยเหล็กรูปพรรณคุณภาพสูง และหัวกัดทำจากเหล็กกล้าเครื่องมือชนิดพิเศษ ซึ่งผ่านการอบชุบด้วยความร้อนและมีความแข็งที่ HRC60-64ระบบไฮดรอลิกถูกวางไว้ด้านหลังโครงเครื่องตัด ซึ่งทำให้โครงสร้างมีขนาดกะทัดรัดมากขึ้น

เมื่อทำงาน ให้วางยางที่ต้องดูแลใกล้ๆ ด้วยตนเอง และต้องกำจัดลวดวงแหวนล่วงหน้า เพื่อป้องกันใบมีดบาด

ตรวจสอบให้แน่ใจว่าวางเรียบและเรียบร้อย กดปุ่มทำงานเพื่อให้กระบอกสูบตกลงอย่างช้าๆ และตัดยางออกหากจำเป็นต้องแบ่งออกเป็นบล็อกกาวเล็ก ๆ การดำเนินการของวงจร

3. หลักการควบคุมไฮดรอลิค

ระบบไฮดรอลิกของเครื่องตัด QDJ-1200 นั้นค่อนข้างเรียบง่ายหลักการของระบบไฮดรอลิกประกอบด้วยปั๊มใบพัด วาล์วระบาย และวาล์วถอยหลังแม่เหล็กไฟฟ้าเมื่อทำงานปั๊มใบพัดจะเริ่มทำงานและน้ำมันจะไปถึงวาล์วถอยหลังผ่านวาล์วระบายส่วนประกอบไฟฟ้า เช่น ปุ่มและสวิตช์เคลื่อนที่ใช้เพื่อควบคุมแม่เหล็กไฟฟ้าบนวาล์วถอยหลัง เพื่อให้ลูกสูบบนกระบอกน้ำมันเคลื่อนที่ขึ้นหรือลงได้เนื่องจากการใช้วาล์วกันกลับสี่ทิศทางแบบสามตำแหน่ง M-type เมื่อมีดตัดหยุดเคลื่อนที่ น้ำมันที่ส่งออกจากปั้มน้ำมันจะส่งกลับโดยตรงไปยังถังน้ำมันผ่านวาล์วกันกลับ และวงจรน้ำมันระหว่างด้านบน ห้องและห้องล่างของกระบอกสูบถูกตัดออก (ผ่านโซลินอยด์วาล์ว) เพื่อให้น้ำมันอยู่ในกระบอกสูบ สิ่งนี้จะเพิ่มความปลอดภัยของเครื่องจักร (เครื่องตัดได้รับการแก้ไขอย่างแน่นหนาในตำแหน่งหนึ่งในกระบอกสูบเพื่อที่จะ ไม่หล่นลงมาทำร้ายคนเพราะน้ำหนักตัวหรือเหตุอื่น)

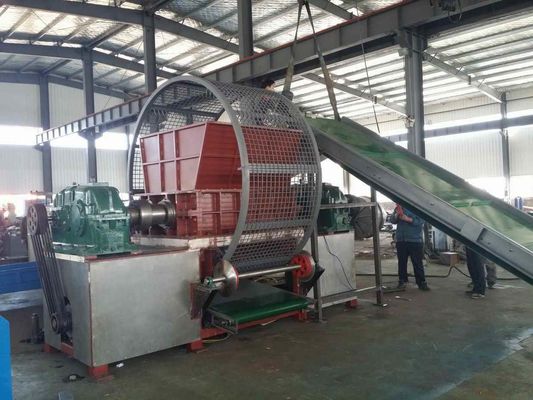

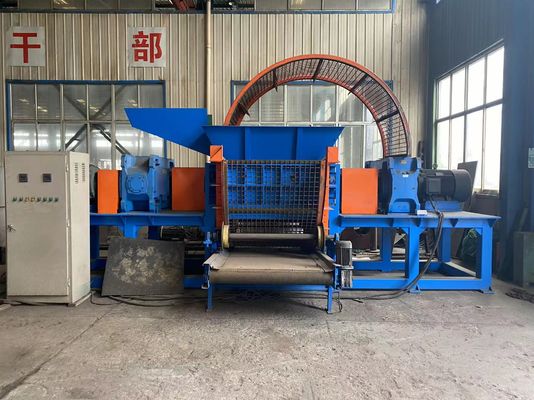

3.เครื่องหั่นยาง

เครื่องหั่นย่อยแบบเพลาคู่ SSJ-40130 เป็นเครื่องหั่นรูปแบบใหม่ที่ผลิตโดยบริษัทของเรา ซึ่งรวมถึงมีดเคลื่อนที่ (แกนหมุนหลัก, ตัวมีดเคลื่อนที่, ตัวเว้นระยะ, ตลับลูกปืน), มีดแบบคงที่, กล่องพกพา, ตัวยึดกล่อง, ระบบป้อน, ระบบระบาย, ระบบคัดแยกวัสดุ ระบบไฟฟ้า ระบบควบคุมไฟฟ้า ฯลฯ มีลักษณะของความเร็วต่ำ เสียงต่ำ แรงบิดสูง ประสิทธิภาพสูง ฯลฯ มีการใช้งานที่หลากหลายและเหมาะสำหรับการผลิตแบบสแตนด์อโลนหรือการจับคู่ เส้น

เครื่องทำลายเอกสารเพลาคู่ SSJ-40130 ใช้ลูกกลิ้งมีดสองอัน อันหนึ่งหมุนตามเข็มนาฬิกา และอีกอันหมุนทวนเข็มนาฬิกาลูกกลิ้งใบมีดทั้งสองหมุนสัมพันธ์กันหลังจากที่วัตถุดิบเข้าสู่ไซโลแล้ว ลูกกลิ้งใบมีดทั้งสองจะฉีก ตัด และบีบเข้าหากันเพื่อฉีกวัสดุเมื่อวัสดุถูกหั่นเป็นชิ้นเล็กชิ้นน้อยและพบกับวัสดุแข็งหรือวัสดุที่มีบาดแผล ลูกกลิ้งทั้งสองจะย้อนกลับ ดันวัสดุออกจากระยะการทำงานของลูกกลิ้งใบมีด แล้วสร้างการหมุนไปข้างหน้า ทำให้วัสดุกลับเข้าสู่ระยะการทำงานของ ลูกกลิ้งมีดขึ้นรูปการอัดขึ้นรูปและการฉีกขาดซ้ำ ๆ เพื่อให้บรรลุวัตถุประสงค์ในการฉีกวัสดุอย่างสมบูรณ์ใบมีดของอุปกรณ์ทำจากเหล็กกล้า 42CrMo ผ่านการอบชุบด้วยความร้อน ซึ่งมีความทนทานต่อการสึกหรอสูง มีความเหนียวสูง แข็งแรงและอายุการใช้งานยาวนาน และสามารถตัดได้อย่างต่อเนื่องในการผลิตอุปกรณ์นี้เหมาะสำหรับการทำลายเศษยางรถยนต์ที่มีขนาด ≤1200 มม. (รวมถึงยางที่เป็นเหล็กทั้งหมด กึ่งเหล็ก และยางที่มีอคติ หมายเหตุ: ต้องดึงวงแหวนเหล็กสองวงของยางออกล่วงหน้า) เพื่อทำลายยางทั้งเส้นเมื่ออุปกรณ์ทำงานตามปกติ ห้ามมิให้ใส่วัตถุที่เป็นโลหะหรือหินเข้าไปในอุปกรณ์หากคุณต้องการฉีกสิ่งของอื่นๆ เพื่อป้องกันความเสียหายของอุปกรณ์ โปรดติดต่อ Shenghualong หรือผู้ขายก่อนดำเนินการ

เพื่อป้องกันความเสียหายต่ออุปกรณ์ การบำรุงรักษาอุปกรณ์จะต้องดำเนินการโดยผู้เชี่ยวชาญ

เพื่อป้องกันการบาดเจ็บและความเสียหายต่อเครื่อง การบำรุงรักษาเครื่องต้องใช้ผู้เชี่ยวชาญ และควรสวมถุงมือป้องกันเมื่อแก้ไขใบมีด

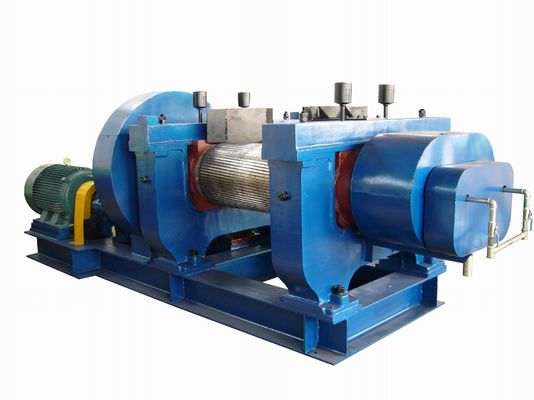

4.Rubber Crusher: นี่คือเครื่องจักรหลักในการรีไซเคิลยางเสีย

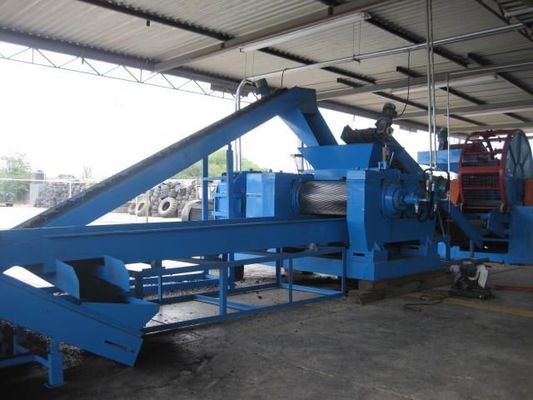

5. สายการผลิตเครื่องบดย่อยยาง

...

6.ตัวแยกไฟเบอร์

 ข้อกำหนดทางเทคนิคหลัก

1).ใบพัด: เส้นผ่านศูนย์กลางของใบพัดลมคือ φ1100 มม. และมีจำนวน 8 ชิ้น

2).ขนาดเปลือกล้อ: ส่วนของร่างกายอุปกรณ์คือ φ1600 มม. และความสูงรวมของอุปกรณ์ประมาณ 3400 มม.

3).ความเร็วแกน: 377 (และ 464) รอบต่อนาที

4).มอเตอร์หลัก: JQ2-52-6 5.5kw 760rpm.

5).รอบป้อน: 29 ​​รอบต่อนาที

6).มอเตอร์ป้อน: JW092—4 0.4 กิโลวัตต์ 1370 รอบต่อนาที

ไฟฟ้า

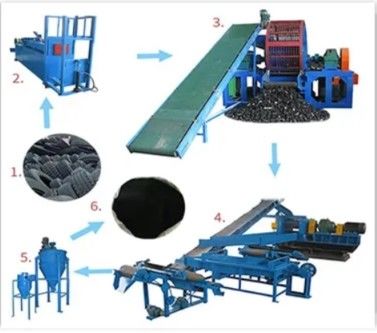

ขั้นตอนการทำงาน:

ยางเสีย---เครื่องวาดลวด---เครื่องตัดยาง--เครื่องย่อยยาง---เครื่องแยกลวดเหล็ก---แม่เหล็กแยก---ผงยาง

--ตัวแยกไฟเบอร์.

1. เครื่องวาดลวดเหล็ก - ดึงลวดเหล็กหนา

2.เครื่องตัดยาง - ตัดยางขนาดใหญ่ออกเป็นสามส่วน

3. สายพานลำเลียง - ขนส่งยางไปยังเครื่องทำลายเอกสาร

4. เครื่องหั่นเพลาคู่ - ตัดยางออกเป็นบล็อกขนาด 5-10 ซม.

5. ระบบหมุนเวียน--ควบคุมขนาดของเศษผ้าที่ส่งไปยังแร็ปเปอร์

6. Raspers- ลดเศษเล็กเศษน้อยเป็น 15. 20 มม. และปลดปล่อยเหล็กออกจากยาง

7. แถบแม่เหล็กเหนือสายพาน - การแยกเหล็กออกจากเศษยาง

8. เครื่องป้อนแบบสั่นสะเทือน - ขนส่งเศษยาง

9. เครื่องบดย่อยยาง - ลดขนาดของเศษเป็นเม็ด 1-4 มม. และปลดปล่อยเศษสิ่งทอเพื่อแยกการไหลของอากาศ

10. เครื่องบด - ผงยางบด

11.หน่วยกำจัดฝุ่นส่วนกลาง - กำจัดฝุ่นและเศษผงออกจากระบบและกรองอากาศก่อนปล่อยคืนสู่บรรยากาศ
