18KW-34KW ปิดแบทช์ เครื่องทำความเย็นยางขับเคลื่อนด้วยไฟฟ้า

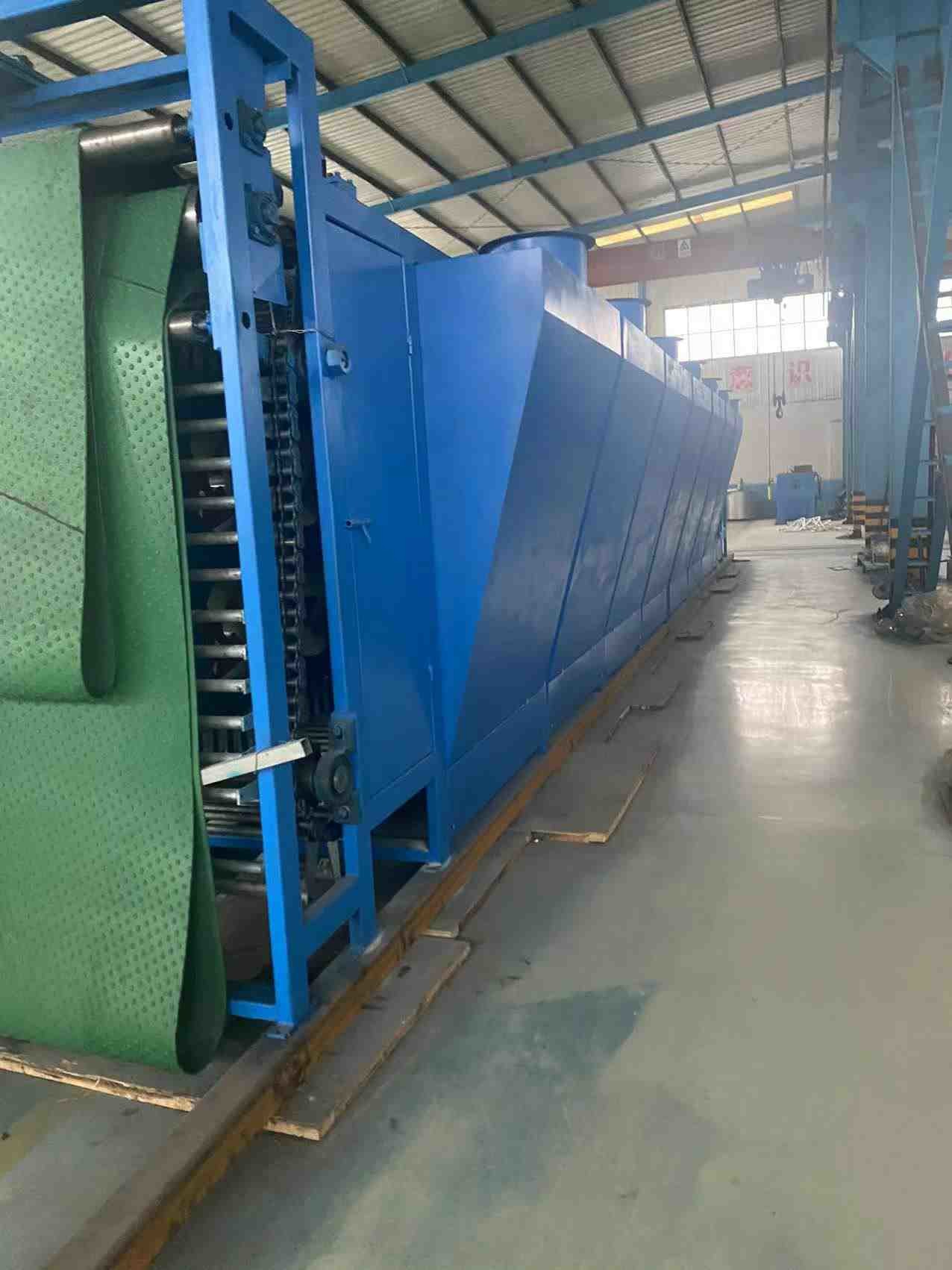

ปิดแบทช์ เครื่องทำความเย็นยาง Batch-Off Cooler Line

เครื่อง ปิดแบทช์ Cooler สำหรับทำท่อยาง

1. สภาพการทำงาน
1.1 การใช้อุปกรณ์: ฟิล์มถูกกด แช่ เย็น และแห้ง แล้ววาง (ด้วยตนเอง) สำหรับกระบวนการถัดไป

1.2 สภาพแวดล้อมการใช้งานอุปกรณ์: ระดับความสูง <1,000m, อุณหภูมิสูงสุดคือ 40 ℃, อุณหภูมิต่ำสุดคือ 5 ℃;ความชื้นสัมพัทธ์สูงถึง 95%
1.3 แหล่งจ่ายไฟ: AC380/AC220, 50Hz;

1.4 น้ำหล่อเย็น: อุณหภูมิของน้ำ 25±5℃;แรงดันน้ำ 0.3-0.4MPa;การบริโภค: 6 ลบ.ม./ชม.

1.5 อากาศอัด: ความดัน: 0.5～0.8MPa, ปริมาณการใช้: 0.3m³/min

2. ภาพรวมของโครงสร้างหลัก

1) เข้าถึงอุปกรณ์:
ใช้สำหรับหยิบฟิล์มที่กดออกจากแท่นพิมพ์การยกขึ้นและลงของเฟรมปิ๊กอัพแบบสวิงนั้นควบคุมโดยกระบอกลมซึ่งสะดวกในการใช้งานสามารถปรับความเร็วของการหยิบได้ด้วยตนเองซึ่งสามารถจับคู่กับความเร็วของการกดแท็บเล็ตและอุปกรณ์ยกด้านหลัง
2) อุปกรณ์กด:
ติดตั้งวาล์วสามตัว วาล์ว และกระบอกกด กระบอกสูบถูกควบคุมโดยโซลินอยด์วาล์วเพื่อขับเคลื่อนการทำงานของลูกกลิ้งควบคุมแรงดัน เพื่อให้ฟิล์มที่ไม่ต่อเนื่องถูกกดเข้าด้วยกัน เพื่อให้สามารถผลิตฟิล์มได้อย่างต่อเนื่อง

3) อุปกรณ์แช่: ฟังก์ชั่น: แช่ฟิล์มที่ลำเลียงโดยอุปกรณ์รับ และนำสารออก

เมื่อติดตั้งถังสารแยกสารพร้อมระบบระบายความร้อนและเชื่อมต่อกับแหล่งน้ำหล่อเย็น ของเหลวแยกสารสามารถระบายความร้อนอย่างต่อเนื่องเพื่อควบคุมอุณหภูมิของของเหลวแยกส่วน

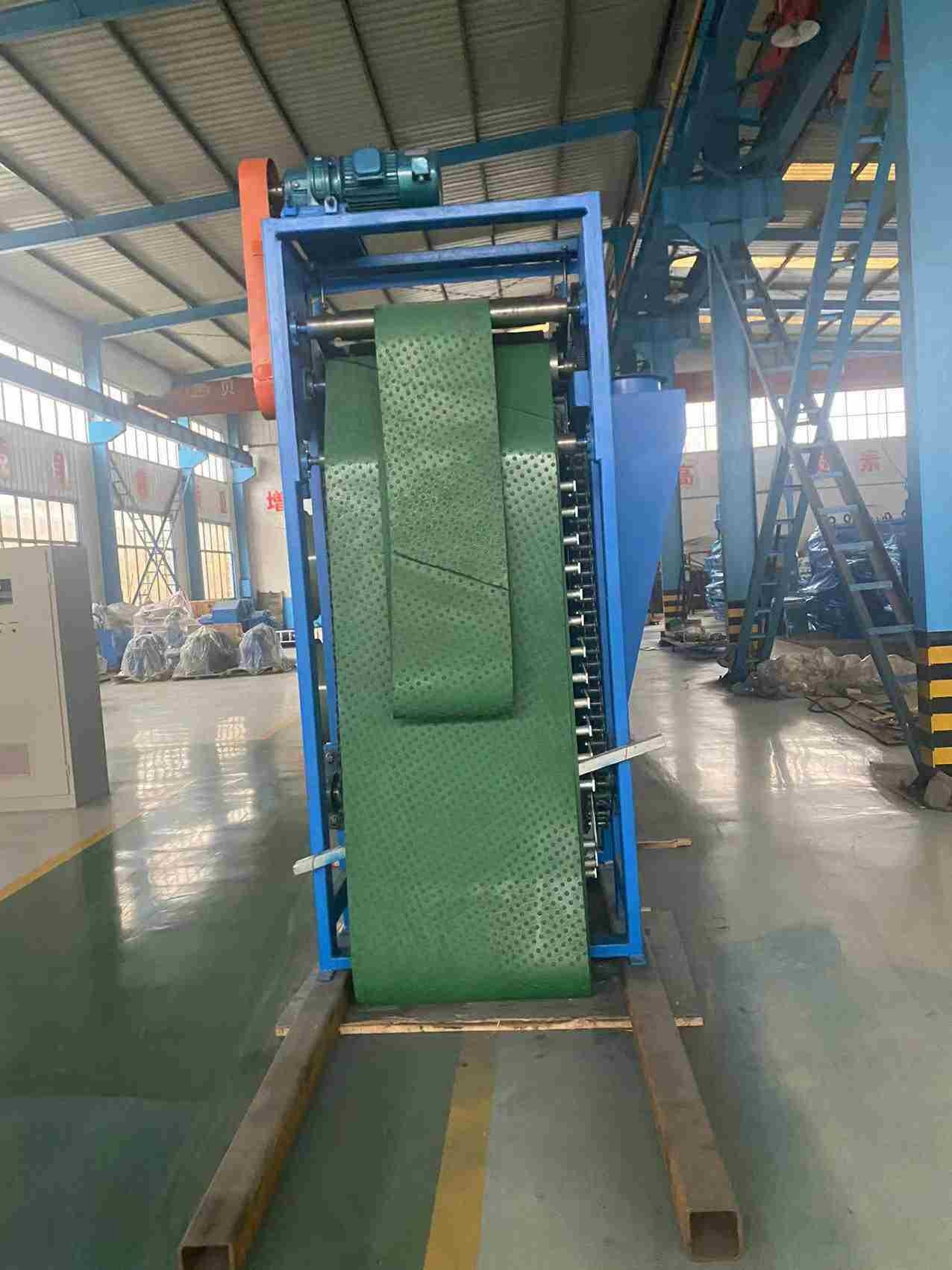

4) อุปกรณ์หนีบและยก:

อุปกรณ์จะปีนขึ้นไปและขนส่งฟิล์มที่เคลือบด้วยของเหลวแยกส่วนไปยังส่วนที่ระบายความร้อนด้วยอากาศ และอุปกรณ์ปีนเขาจะถูกยกขึ้นในมุมที่กำหนดกับพื้นแนวนอน

มีถังเก็บน้ำอยู่ใต้อุปกรณ์ปีนเขา ซึ่งสามารถระบายสารปล่อยส่วนเกินออกจากฟิล์มกลับเข้าไปในถังแยกได้

เข็มขัดพยุงหลังมีฟังก์ชันย้อนกลับแบบเขย่าเบา ๆ เพื่อป้องกันไม่ให้กาวอุดตันที่ทางเข้าของกาว และฟิล์มสามารถย้อนกลับและกลับไปที่แท็งก์สารแยก ซึ่งสะดวกสำหรับการจัดการสถานการณ์ที่ไม่คาดคิด และลดเวลาหยุดทำงานและเวลาบำรุงรักษา

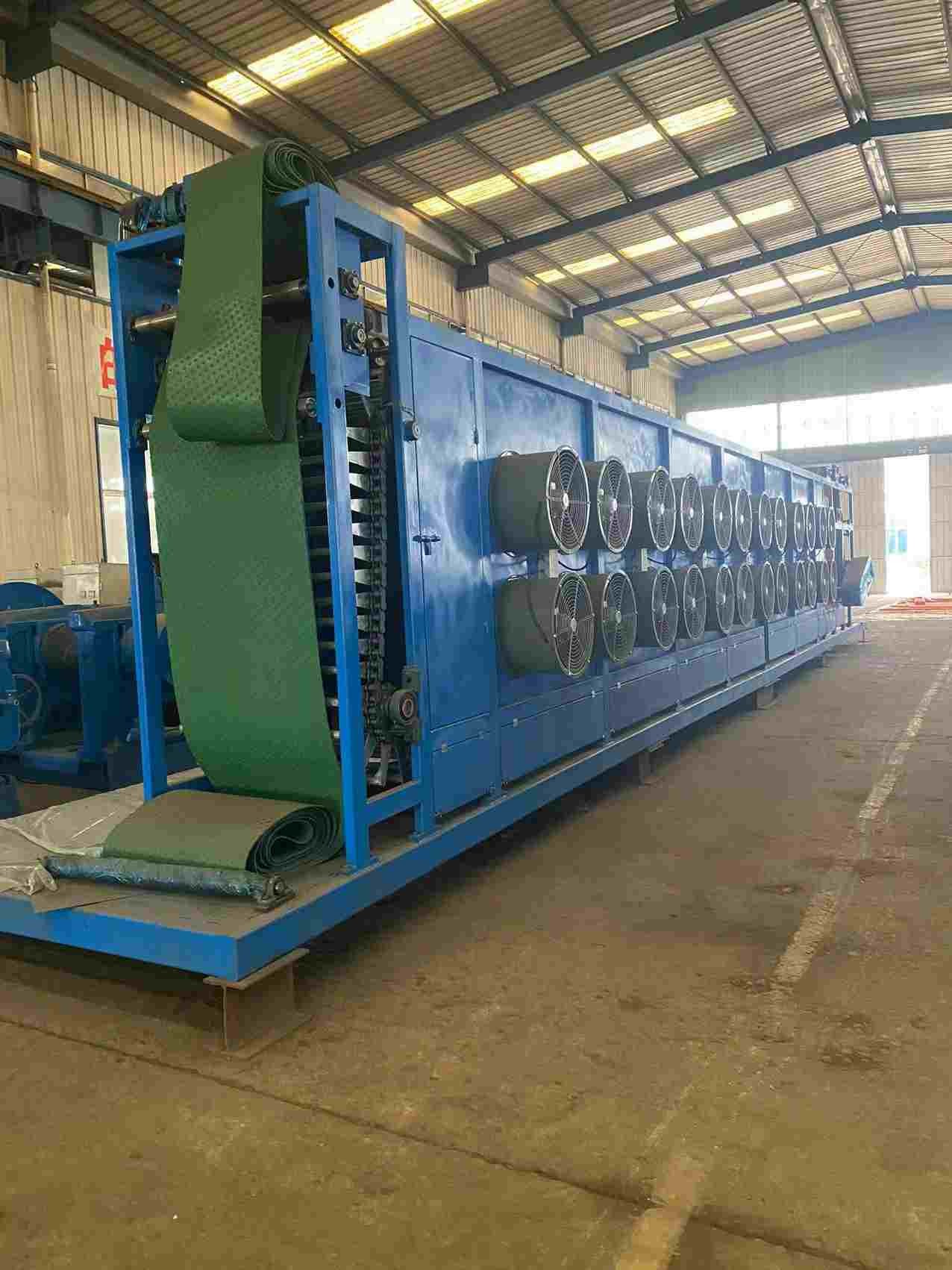

5) อุปกรณ์ระบายความร้อนด้วยอากาศ:

ส่วนประกอบ: ประกอบด้วยชั้นวาง, พัดลมระบายความร้อน, ราวแขวนและอุปกรณ์ลำเลียงแกนแขวน, แผ่นเบี่ยงลม ฯลฯ

แกนแขวนใช้โครงสร้างรอยของท่อเหล็กและติดตั้งพินบนแกนแขวนฟิล์มถูกกดโดยอุปกรณ์ลูกกลิ้งแรงดันในส่วนระบายความร้อนด้วยอากาศ และสลักยึดไว้กับแกนแขวนเพื่อป้องกันไม่ให้ฟิล์มเลื่อนออกจากแกนแขวนภายใต้ลมที่พัดแรง

แนะนำ บริษัท

QINGDAO SHENGHUALONG RUBBER MACHINERY ก่อตั้งขึ้นในปี 2510 มีพนักงานมากกว่าห้าร้อยคน
ผลิตเครื่องยางและเครื่องเคลือบบัตร
ในฐานะผู้ผลิตเครื่องจักรยาง Hangsen มีที่ดินมากกว่า 50,000 ตารางเมตร มีสินทรัพย์รวมมากกว่า 100 ล้านเหรียญสหรัฐ พนักงานมากกว่า 500 คน และวิศวกรเครื่องกล 60 คน

บริษัทเป็นหนึ่งในองค์กรเอกชนที่ใหญ่ที่สุดที่มีส่วนร่วมในการผลิตเครื่องจักรยางระดับมืออาชีพ
We 8 เมตรเครื่องกัดโครงสำหรับตั้งสิ่งของ,
TK6913B เครื่องคว้านและกัดซีเอ็นซี
TPX6213 การคว้านพื้น
TPX6113 เครื่องกัดและคว้าน
ศูนย์เครื่องจักรกลแนวตั้ง
เครื่องกลึงซีเอ็นซี CY-K630
เครื่องกลึงแนวตั้ง 2.5 เมตรและอุปกรณ์การประมวลผลขั้นสูงขนาดใหญ่อื่นๆ
เราผลิตเครื่องจักรดังต่อไปนี้เป็นหลัก
อุปกรณ์ยางเรเดียล
XK-660 โรงผสมยางแบบเปิด
เครื่องวัลคาไนซ์แม่พิมพ์คู่ขนาด 42 ถึง 65.5 นิ้ว
เครื่องวัลคาไนซ์แม่พิมพ์เดี่ยว 75-105 นิ้ว
ชุดเครื่องผสมภายใน ชุดเครื่องผสมยาง ชุดอัดขึ้นรูปและชุดกรอง
เครื่องวัลคาไนซ์ท่อยาง, แผ่นปิด, แผ่นยางใน
สายการรีไซเคิลยางเสีย
สายแผ่นเรียกคืนยางและอื่น ๆ
นอกจากนี้เรายังสามารถออกแบบและผลิตเครื่องจักรและอุปกรณ์เกี่ยวกับยางที่ไม่ได้มาตรฐานต่างๆ ได้ ตามความต้องการของลูกค้า
บริษัทของเรามักจะปฏิบัติตามแนวคิดของตลาดที่ว่า “ความต้องการของตลาดต้องมาก่อน ลูกค้าต้องมาก่อน
จนถึงตอนนี้ เราได้ส่งออกไปยังกว่า 40 ประเทศ เพลิดเพลินกับชื่อเสียงที่ดีในตลาดโลก
