60KW Scrap Tyre Shredder เครื่องบดยางอัตโนมัติเต็มรูปแบบ

เครื่องย่อยยาง LP-1200 สายยางผง สายรีไซเคิลยางเสีย

คำแนะนำสายการผลิตผงยาง

ขั้นตอนการทำงาน:

ยางเสีย---เครื่องวาดลวด---เครื่องตัดยาง--เครื่องย่อยยาง---เครื่องแยกลวดเหล็ก---แม่เหล็กแยก---ผงยาง

--ตัวแยกไฟเบอร์.

1. เครื่องวาดลวดเหล็ก - ดึงลวดเหล็กหนา

2.เครื่องตัดยาง - ตัดยางขนาดใหญ่ออกเป็นสามส่วน

3. สายพานลำเลียง - ขนส่งยางไปยังเครื่องทำลายเอกสาร

4. เครื่องหั่นเพลาคู่ - ตัดยางออกเป็นบล็อกขนาด 5-10 ซม.

5. ระบบหมุนเวียน--ควบคุมขนาดของเศษผ้าที่ส่งไปยังแร็ปเปอร์

6. Raspers- ลดเศษเล็กเศษน้อยเป็น 15. 20 มม. และปลดปล่อยเหล็กออกจากยาง

7. แถบแม่เหล็กเหนือสายพาน - การแยกเหล็กออกจากเศษยาง

8. เครื่องป้อนแบบสั่นสะเทือน - ขนส่งเศษยาง

9. เครื่องบดย่อยยาง - ลดขนาดของเศษเป็นเม็ด 1-4 มม. และปลดปล่อยเศษสิ่งทอเพื่อแยกการไหลของอากาศ

10. เครื่องบด - ผงยางบด

11.หน่วยกำจัดฝุ่นส่วนกลาง - กำจัดฝุ่นและเศษผงออกจากระบบและกรองอากาศก่อนปล่อยคืนสู่บรรยากาศ

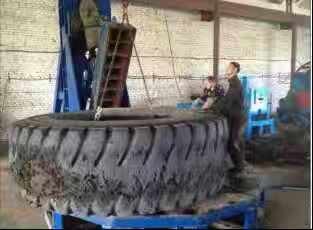

1. เครื่องวาดลวด

เครื่องประกอบด้วยฐาน, โครงฐาน, ตะขอดึง, เกียร์ทดรอบ, อุปกรณ์ควบคุมไฟฟ้า ฯลฯ

ติดตั้งเพลาสองตัวบนโครงฐาน ระหว่างเพลาและโครงฐาน ติดตั้งตะขอดึง ติดตั้งเฟืองขับที่ปลายด้านหนึ่งของตาข่ายเพลาพร้อมเฟืองขับ มอเตอร์ชนิดเบรก เพื่อป้องกันการหมุนเฉื่อยของมอเตอร์

ในขั้นตอนการวาด ตะขอสองตัวเกี่ยวขอบล้อยางตามลำดับ เลื่อนไปที่ลวดเหล็กและแยกแผ่นร่องยางหลังจากผ่านปากเพลทแล้ว ลวดตามรูทั้งสองด้านของเพลทจะถูกดึงออกมาอย่างช้าๆเมื่อสายไฟออกจากล้อมอเตอร์จะหยุดทำงานโดยอัตโนมัติ จากนั้นจึงออกจากสายไฟเพื่อทำการวาดลวดยางต่อไป

ข้อสังเกต: เครื่องนี้ปรับให้เข้ากับยางรถยนต์เท่านั้น (≤ฉ800มม).ควรวางยางไว้ตรงกลางของโครงฐาน

แอปพลิเคชัน:
เครื่องนี้ใช้สำหรับถอดวงแหวนเหล็กออกจากยางล้อ

ข้อมูลทางเทคนิค

2.QDJ-1200 เครื่องตัดยาง

เครื่องจักรส่วนใหญ่ประกอบด้วยฐาน, ที่จับใบมีดแบบคงที่, ที่จับใบมีดแบบเคลื่อนย้าย, ถังน้ำมันตัด, โครงยางกด, ถังน้ำมันยางกด, สถานีแรงดันไฮดรอลิก, อุปกรณ์ควบคุมไฟฟ้า ฯลฯ

ที่จับใบมีดแบบอยู่กับที่และที่จับใบมีดแบบเคลื่อนที่เชื่อมต่อกับแผ่นฐานแบบขนานด้วยสลักเกลียวกระบอกตัดยางกับโครงเชื่อมต่อกันด้วยฐานตรงกลางกดยางยึดกระบอกน้ำมันบนแผ่นรองรับของเสาด้านบนโครงดันยางยึดที่มุมระหว่างฐานกับโครงด้วยเพลาหมุน

สถานีแรงดันไฮดรอลิกประกอบด้วยวาล์วระบายแม่เหล็กไฟฟ้า, วาล์วแม่เหล็กไฟฟ้าชนิด O, วาล์วปีกผีเสื้อ, มอเตอร์, ปั๊มใบพัดที่มีเสียงรบกวนต่ำ ฯลฯ การใส่ปั๊มใบพัดลงในถังสามารถให้พื้นที่ว่างมากมายสำหรับช่องว่างของถังเชื้อเพลิง และยังสวยงามมากสำหรับภาพรวม รูปร่าง.

ข้อมูลจำเพาะ

1.1 ขนาดโดยรวม (L×W×H): 2080×1000×2130mm

1.2 จำนวนจำนวนเครื่องตัด: 4 ชิ้น

1.3 ระยะชักของคัตเตอร์: เกือบ 600 มม

1.4 แรงดันกระบอกสูบ: เกือบ 12T

1.5 แรงดันน้ำมันทำงาน: 6.3Mpa

1.6 ปั้มน้ำมัน: Flow 40 L/mi, แรงดัน 6.3Mpa

1.7 เกรดน้ำมันใช้งาน: น้ำมันเครื่องกลเบอร์ 32

1.8 รุ่นมอเตอร์: Y132M2-6 กำลังไฟ: 7.5---11kW

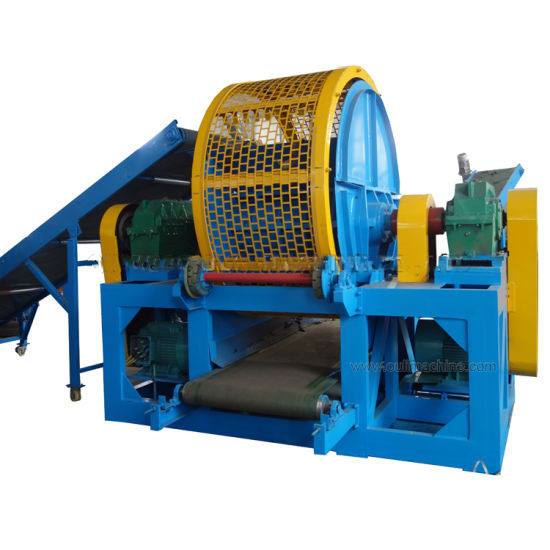

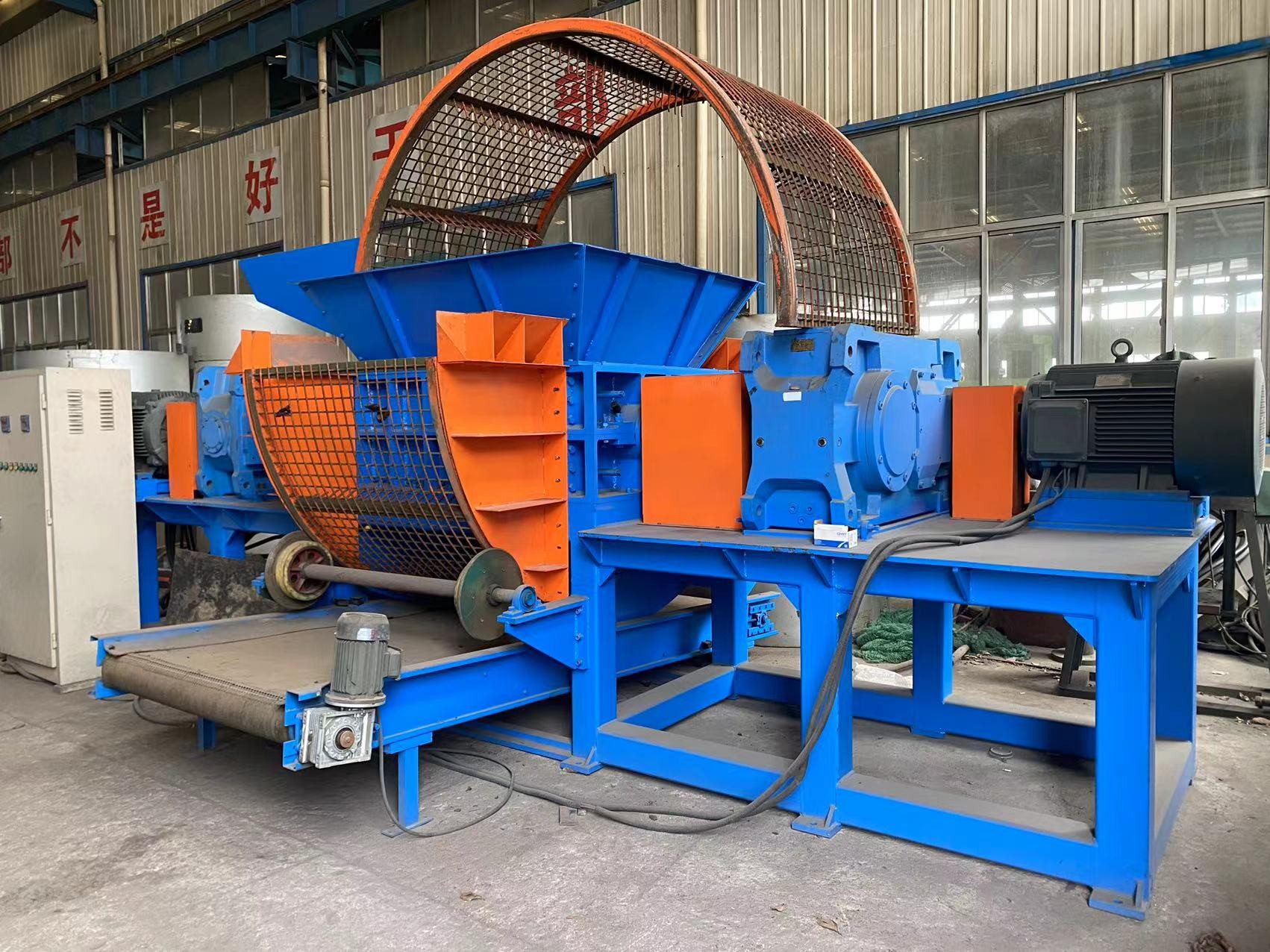

3.เครื่องหั่นยาง

ลักษณะ
เครื่องนี้มีโครงสร้างที่กะทัดรัด, เทคโนโลยีขั้นสูง, การใช้พลังงานต่ำ, ประสิทธิภาพสูง, ห้องบดที่มีโครงสร้างปิด, บำรุงรักษาง่าย ฯลฯ เครื่องนี้ใช้เหล็กโลหะผสมแข็งที่ยอดเยี่ยมเป็นใบมีด แข็งสูงและสวมใส่ได้ druable วงกลม หน้าจอตาข่ายมีโครงสร้างแบบกริด การทิ้งชิ้นส่วนที่มีพื้นที่ขนาดใหญ่ เป็นสิ่งที่ดีสำหรับชิ้นยาง

4.Rubber Crusher: นี่คือเครื่องจักรหลักในการรีไซเคิลยางเสีย

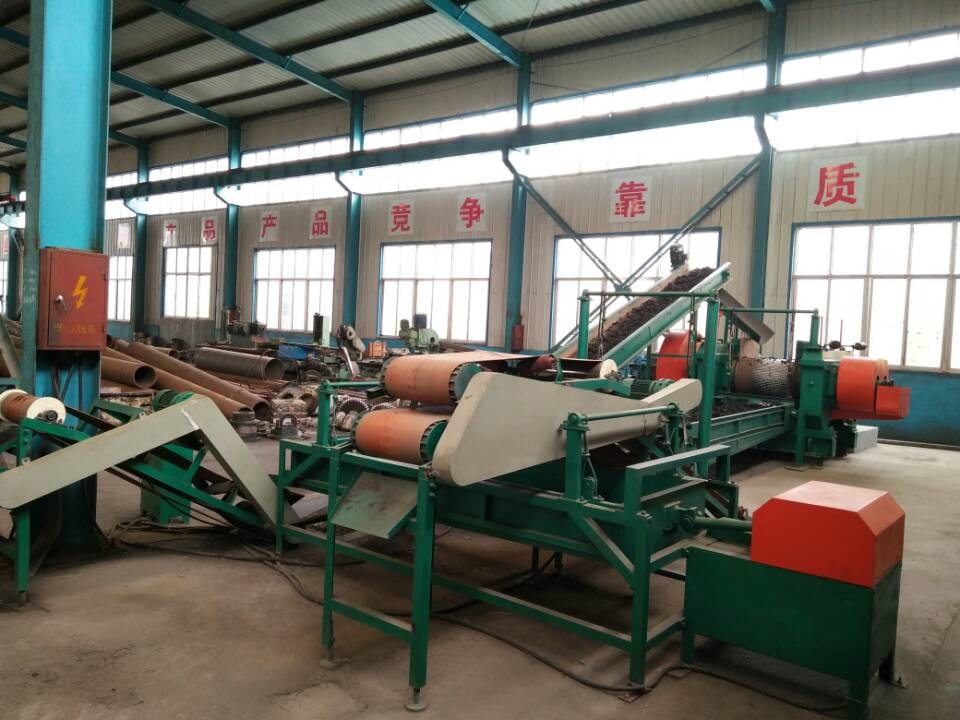

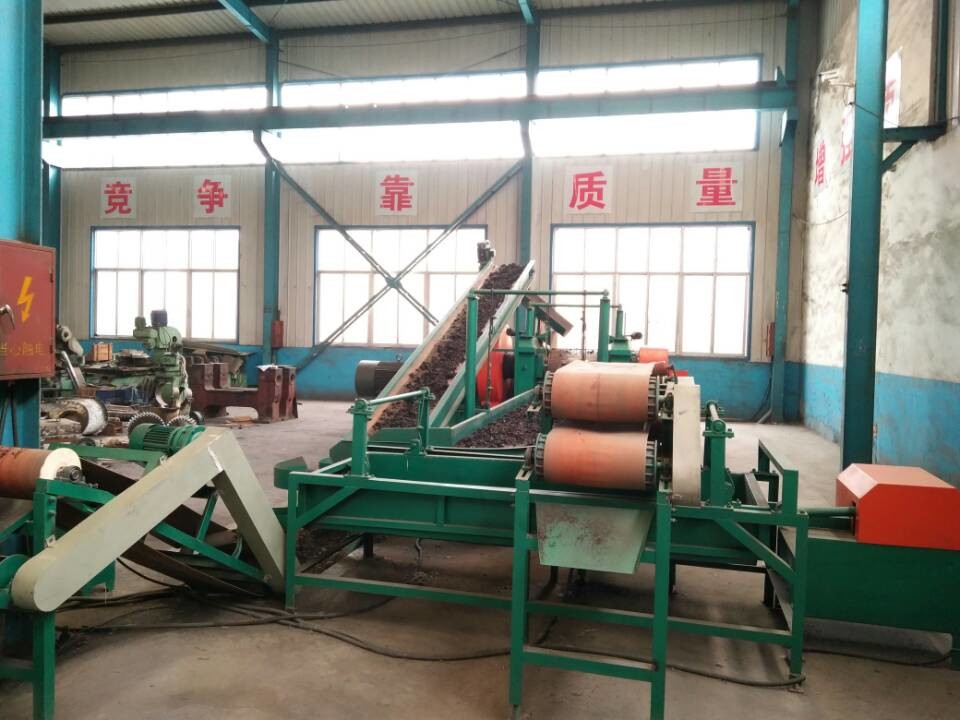

5. สายการผลิตเครื่องบดย่อยยาง

...

6.ตัวแยกไฟเบอร์

ข้อกำหนดทางเทคนิคหลัก

1).ใบพัด: เส้นผ่านศูนย์กลางของใบพัดลมคือ φ1100 มม. และมีจำนวน 8 ชิ้น

2).ขนาดเปลือกล้อ: ส่วนของร่างกายอุปกรณ์คือ φ1600 มม. และความสูงรวมของอุปกรณ์ประมาณ 3400 มม.

3).ความเร็วแกน: 377 (และ 464) รอบต่อนาที

4).มอเตอร์หลัก: JQ2-52-6 5.5kw 760rpm.

5).รอบป้อน: 29 ​​รอบต่อนาที

6).มอเตอร์ป้อน: JW092—4 0.4 กิโลวัตต์ 1370 รอบต่อนาที

QINGDAO SHENGHUALONG RUBBER MACHINERY ก่อตั้งขึ้นในปี 2510 มีพนักงานมากกว่าห้าร้อยคน
ผลิตเครื่องยางและเครื่องเคลือบบัตร
ในฐานะผู้ผลิตเครื่องจักรยาง Hangsen มีที่ดินมากกว่า 50,000 ตารางเมตร มีสินทรัพย์รวมมากกว่า 100 ล้านเหรียญสหรัฐ พนักงานมากกว่า 500 คน และวิศวกรเครื่องกล 60 คน

บริษัทเป็นหนึ่งในองค์กรเอกชนที่ใหญ่ที่สุดที่มีส่วนร่วมในการผลิตเครื่องจักรยางระดับมืออาชีพ
We 8 เมตรเครื่องกัดโครงสำหรับตั้งสิ่งของ,
TK6913B เครื่องคว้านและกัดซีเอ็นซี
TPX6213 การคว้านพื้น
TPX6113 เครื่องกัดและคว้าน
ศูนย์เครื่องจักรกลแนวตั้ง
เครื่องกลึงซีเอ็นซี CY-K630
เครื่องกลึงแนวตั้ง 2.5 เมตรและอุปกรณ์การประมวลผลขั้นสูงขนาดใหญ่อื่นๆ
เราผลิตเครื่องจักรดังต่อไปนี้เป็นหลัก
อุปกรณ์ยางเรเดียล
XK-660 โรงผสมยางแบบเปิด
เครื่องวัลคาไนซ์แม่พิมพ์คู่ขนาด 42 ถึง 65.5 นิ้ว
เครื่องวัลคาไนซ์แม่พิมพ์เดี่ยว 75-105 นิ้ว
ชุดเครื่องผสมภายใน ชุดเครื่องผสมยาง ชุดอัดขึ้นรูปและชุดกรอง
เครื่องวัลคาไนซ์ท่อยาง, แผ่นปิด, แผ่นยางใน
สายการรีไซเคิลยางเสีย
สายแผ่นเรียกคืนยางและอื่น ๆ
นอกจากนี้เรายังสามารถออกแบบและผลิตเครื่องจักรและอุปกรณ์เกี่ยวกับยางที่ไม่ได้มาตรฐานต่างๆ ได้ ตามความต้องการของลูกค้า
บริษัทของเรามักจะปฏิบัติตามแนวคิดของตลาดที่ว่า “ความต้องการของตลาดต้องมาก่อน ลูกค้าต้องมาก่อน
จนถึงตอนนี้ เราได้ส่งออกไปยังกว่า 40 ประเทศ เพลิดเพลินกับชื่อเสียงที่ดีในตลาดโลก

คำถามที่พบบ่อย

ฉัน: ทำไมถึงเลือกพวกเรา?

l. ประวัติโรงงาน SHENGHUALONG มากกว่า 30 ปี

พนักงานขายต่างประเทศ 6-8 ปีมีประสิทธิภาพและเป็นมืออาชีพมากขึ้นวิศวกรต่างประเทศให้บริการมากกว่า 30 ประเทศ

2.ISO: 9001, CE, BV อนุมัติการรับรอง

3. บริการทันเวลาสัญญาว่าจะแก้ปัญหาภายใน 12 ชั่วโมงรับประกันปัญหาของลูกค้าฟรี

4.วันที่จัดส่งสั้น ไม่ล่าช้ายอมรับคำสั่งเร่งด่วนสำหรับการจัดส่งที่รวดเร็ว

Q2: แล้ววันที่จัดส่งล่ะ?

จะเป็นไปตามปริมาณเครื่องโดยปกติเครื่องจะจัดส่งภายใน 20-30 วันหลังจากได้รับเงินมัดจำ ไม่ล่าช้า

ยอมรับคำสั่งเร่งด่วนสำหรับการจัดส่งที่รวดเร็ว

Q3: คำชี้แจงการรับประกันคืออะไร?

เรารับประกันว่าผลิตภัณฑ์ทั้งหมดที่เราผลิตจะปราศจากข้อบกพร่องในด้านวัสดุและฝีมือการผลิตภายใต้การใช้งานปกติเป็นระยะเวลา 12 เดือนหรือ 36 เดือนหลังจากวันที่ซื้อครั้งแรก

และเรามีบริการหลังการรับประกัน: การสนับสนุนทางเทคนิควิดีโอ การสนับสนุนออนไลน์ และอะไหล่จะนำเสนอให้คุณ

Q4: แล้วบริการในต่างประเทศล่ะ?

เราจะจัดเตรียมการตั้งค่าในต่างประเทศและการฝึกอบรมหากลูกค้าต้องการลูกค้าควรจ่ายค่าที่พัก ตั๋ว และเงินเดือน
