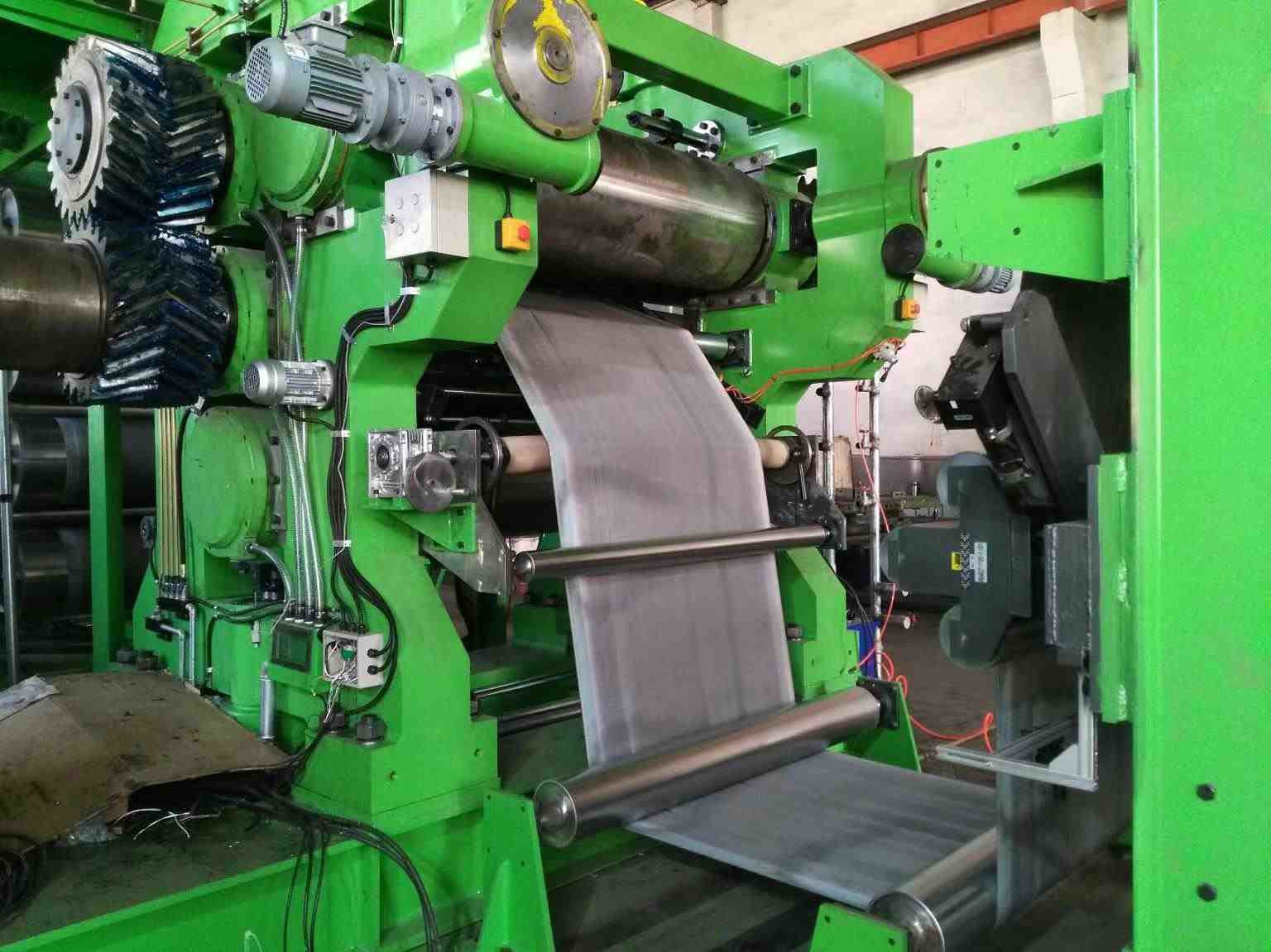

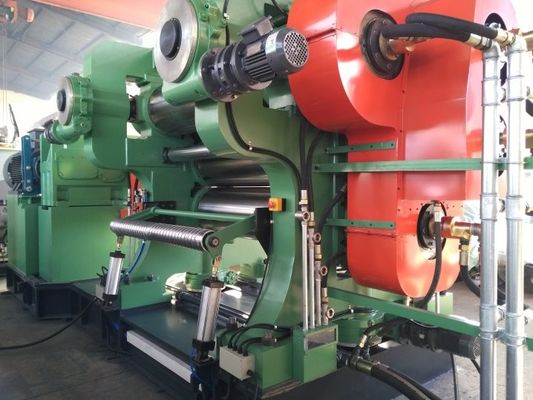

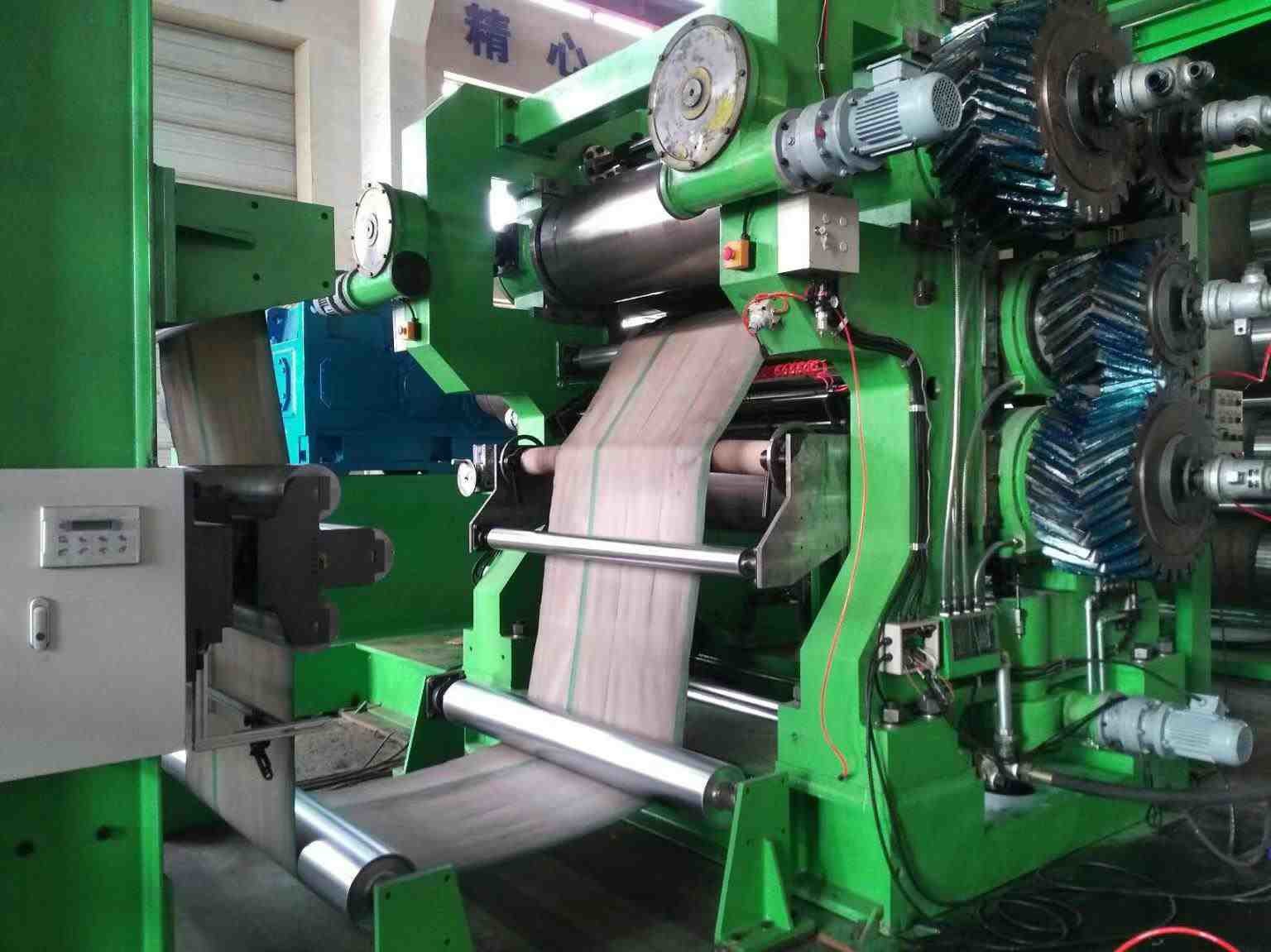

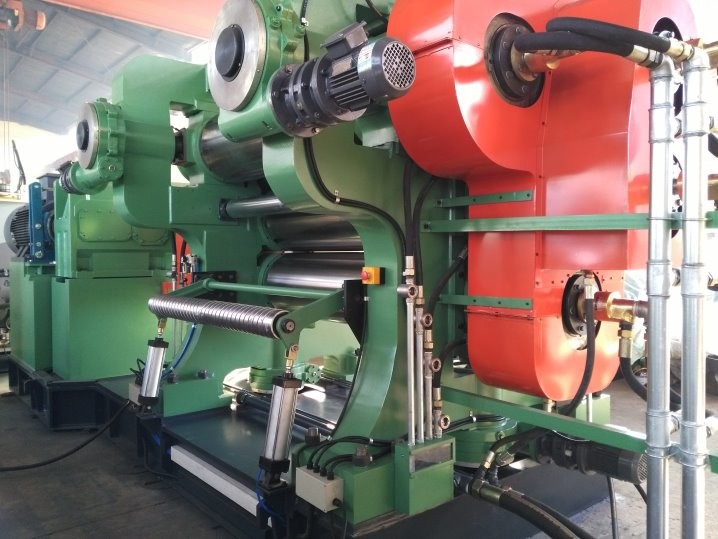

เครื่องรีดยาง 160Kw สายการผลิตสายพานยาง

มอเตอร์และส่วนประกอบไฟฟ้า:

1. มอเตอร์และส่วนประกอบไฟฟ้าที่ติดตั้ง "SIEMENS" "MITSUBSHI" "CHINT" ฯลฯ

2. การควบคุมอัตโนมัติ PLC ยี่ห้อที่มีชื่อเสียง, ปลอดภัย, Seliable, Stable

3. การอนุรักษ์พลังงานเรามีสิทธิบัตรสำหรับสิ่งนี้

ข้อกำหนดการใช้งานอุปกรณ์และการใช้งาน

1.1แอปพลิเคชันหลัก:เครื่องนี้ส่วนใหญ่จะใช้สำหรับผ้าม่าน ผ้าใบ และผ้าอื่น ๆ สองด้านอย่างต่อเนื่องยาง

1.2 ข้อกำหนดการใช้งาน A. สภาพแวดล้อมการทำงาน: ระดับความสูง <1,000 ม.

อุณหภูมิ: 5 ℃ -40 ℃ สูงสุดความอ่อนน้อมถ่อมตน 95%

B. แหล่งจ่ายไฟ: AC415V/50Hz, 3 เฟส

C. แรงดันน้ำหล่อเย็น: 0.2-0.4Mpa

อุณหภูมิน้ำหล่อเย็น: ﹤25℃±3℃

2 พารามิเตอร์ทางเทคนิคหลัก

เส้นผ่านศูนย์กลางม้วน 550 มม

ความยาวม้วนงาน 1600mm

ความเร็วเชิงเส้นม้วนกลาง 4-32m / นาที

อัตราส่วนความเร็วม้วน 1:1.5:1.5:1

สูงสุดระยะหนีบ 10mm

รีดความหนาของสินค้า 0.3-6mm

สูงสุดความกว้างของชิ้นงานที่ผ่านการรีด 1400mm

มอเตอร์หลัก

กำลังไฟ 132/160กิโลวัตต์

ความเร็ว 980RPM

Nip ปรับประเภทการปรับด้วยมอเตอร์

แรงดันน้ำหล่อเย็น 0.2-0.4Mpa

ขนาดโดยรวม (L*W*H) 6270*2960*4100mm

ประมาณน้ำหนัก22000กก

3 ช่วงอุปทาน

ตัวเครื่อง (แผ่นรองและโครง) 1 ชุด

ลูกกลิ้งและตลับลูกปืน 4 ชุด

อุปกรณ์ปรับ Nip 3sets

อุปกรณ์แนะนำสต็อค 1 ชุด

ระบบหล่อลื่น 1 ชุด

ระบบส่งกำลัง 1 ชุด

ระบบท่อม้วนปรับอุณหภูมิ 1 ชุด

น็อตรองพื้น 1 ชุด

ระบบควบคุมไฟฟ้า 1 ชุด

4 รายการต่อไปนี้จัดทำโดยผู้ใช้ปลายทาง

A. สายไฟทั้งหมดที่อยู่นอกกล่องควบคุมการทำงานและตู้ควบคุมไฟฟ้า

B. ท่อทั้งหมดที่อยู่นอกข้อต่อแบบหมุน

5 การผลิตและมาตรฐานทางเทคนิค

5.1 โครง: เหล็กหล่อที่มีความแข็งแรงสูงผ่านการอบอ่อนและผ่านกรรมวิธีอย่างสมบูรณ์ผ่านการตัดเฉือนที่แม่นยำ มีความแข็งแกร่งที่แข็งแกร่งและความสามารถในการป้องกันการสั่นสะเทือนที่ดี

5.2 แผ่นฐานรอง: แผ่นฐานเชื่อมผ่านการอบอ่อนและแปรรูป มีความแข็งแกร่งสูงและไม่มีการเสียรูป

5.3 ลูกกลิ้งและตลับลูกปืน

(1) โครงสร้างม้วน: ม้วนเรียบกลวง, ม้วนเจาะเป็นตัวเลือก

(2) วัสดุและการประดิษฐ์: ทำจากโลหะผสม Ni, Cr และ Mo ผ่านการหล่อแบบแรงเหวี่ยง

(3) ความแข็ง: HRC60-67

(4) ความลึกของชั้นชุบแข็ง: 5-23 มม

(5) แบริ่งหลัก: แบริ่งลูกกลิ้งป้องกันแรงเสียดทาน

(6) การรองรับตลับลูกปืน: การหล่อชิ้นส่วนผ่านกระบวนการหลอมโดยมีการสำรองรูน้ำมันหล่อลื่น

(7) ระบบปรับอุณหภูมิม้วนใช้ข้อต่อแบบหมุนคุณภาพสูงและท่อสแตนเลส

5.4 อุปกรณ์ปรับ Nip

การปรับ Nip ใช้สำหรับม้วน 1#, 2# และ 4# ทั้งการปรับด้านเดียวและ

มีการปรับหลายด้านสองด้าน

5.5 คู่มือหุ้น

การปรับระยะห่างถูกนำมาใช้กับประเภทแบบแมนนวล

5.6 ตัวลดความเร็ว

(1) ประเภท: อินพุตมอเตอร์หนึ่งตัวและเพลาเอาต์พุตเดี่ยว

(2) การหล่อลื่น: ชนิดอ่างน้ำมัน

(3) ข้อต่ออินพุต: ข้อต่อแบบยืดหยุ่น

5.7 ข้อต่อขาก้านสูบ

มีการใช้ข้อต่อแบบก้านพินเพื่อเชื่อมต่อเพลาและม้วนเอาต์พุตของตัวลดความเร็ว ซึ่งทำให้การทำงานมีความน่าเชื่อถือและราบรื่นในขณะทำงาน ตลอดจนการบำรุงรักษาที่ง่าย

5.8 ระบบหล่อลื่น

(1) ตลับลูกปืน: มีถังน้ำมันสำหรับระบบนี้ ในชุดมีตัวปรับความจุการไหล มาตรวัดอุณหภูมิน้ำมัน ตัวทำความเย็น ตัวกรอง และอื่นๆ

(2) ท่อส่งน้ำมันหล่อลื่นแบบบาง

5.9 ระบบควบคุมไฟฟ้า

ระบบควบคุมที่สมบูรณ์และสมบูรณ์แบบตรงตามข้อกำหนดการทำงานของปฏิทิน ระบบนี้มีการใช้งานที่ง่ายและการทำงานที่เชื่อถือได้
