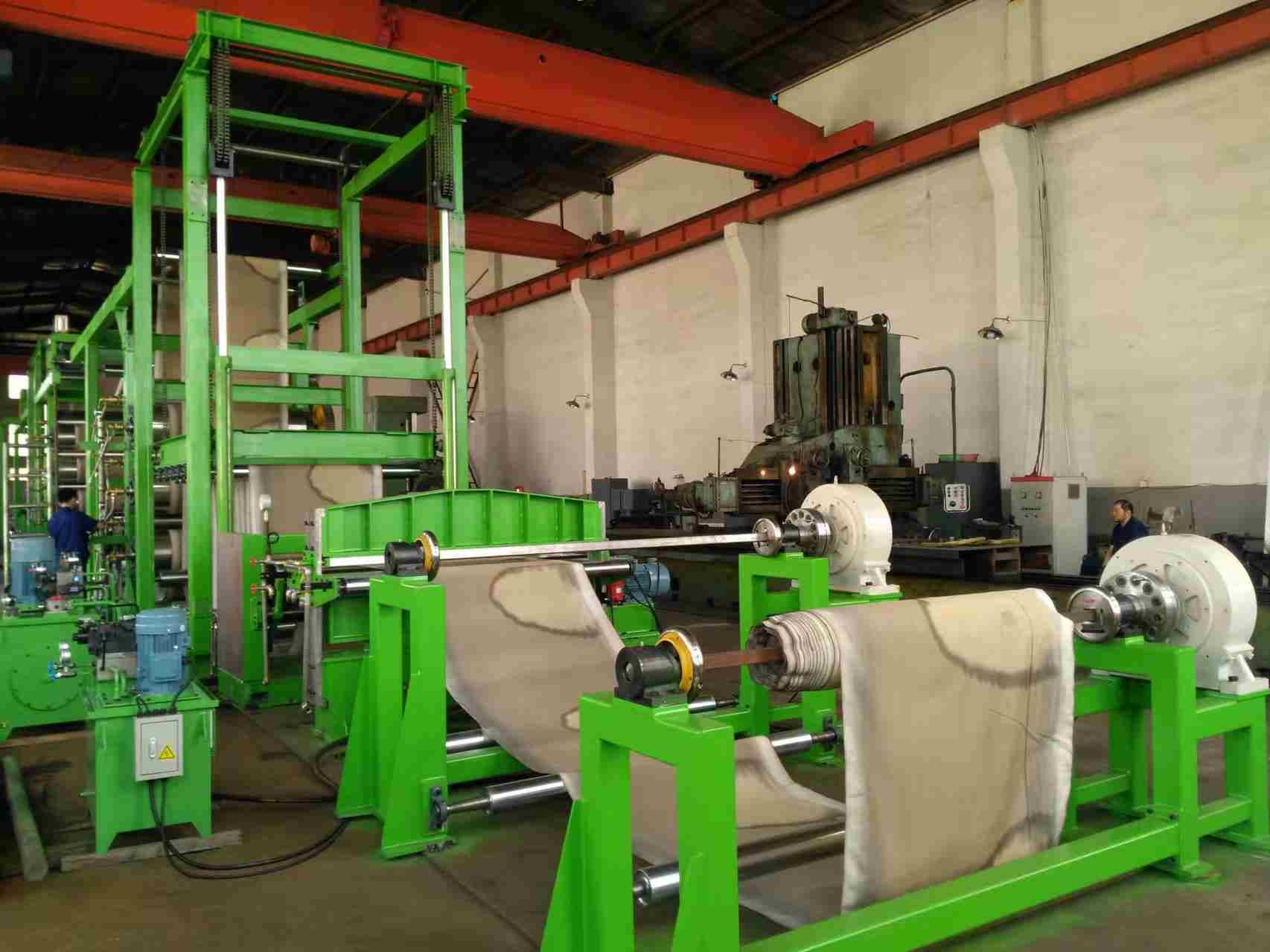

เครื่องรีดยางสามม้วน 1600 มม. เครื่องรีดปฏิทิน 3 ม้วน

เครื่องลดความร้อนและส่วนประกอบไฟฟ้า:

1อะไหล่เครื่องยนต์และไฟฟ้า พร้อมเครื่อง "SIEMENS" "MITSUBSHI" "CHINT" ฯลฯ

2.เครื่องยี่ห้อชื่อดัง PLC การควบคุมอัตโนมัติ ปลอดภัย, เซลเลียบัล, เสถียร

3. การประหยัดพลังงาน เรามีสิทธิบัตรสําหรับสิ่งนี้

ความต้องการการใช้งานและการทํางานของอุปกรณ์

1.1การใช้งานหลัก:เครื่องนี้ใช้เป็นหลักสําหรับผ้าม่าน, canvas และผ้าอื่น ๆ สองด้านยางต่อเนื่อง

1.2 ความต้องการในการใช้งาน A. สภาพแวดล้อมการขับขี่: ความสูง < 1000 m

อุณหภูมิ: 5°C-40°C ความนุ่มนวลสูงสุด 95%

B. แหล่งไฟฟ้า: AC415V/50Hz 3 ขั้นตอน

C ความดันน้ําเย็น 0.2-0.4Mpa

อุณหภูมิของน้ําเย็น: < 25°C±3°C

2 ปริมาตรเทคนิคหลัก

กว้างม้วน 550mm

ความยาวการทํางานของม้วน 1600mm

ความเร็วเส้นกลางการม้วน 4-32m/min

อัตราความเร็วของม้วน 1:1.5:1.5:1

ขนาดสูงสุด 10 มม.

ความหนาของผลิตภัณฑ์ที่ประมาณ 0.3-6 มม.

ความกว้างของผลิตภัณฑ์ที่ติดปรับขนาดสูงสุด 1400mm

เครื่องยนต์หลัก

พลังงาน 132/160kw

ความเร็ว 980RPM

ประเภทปรับจมูก ปรับเครื่องยนต์

ความดันน้ําเย็น 0.2-0.4Mpa

ขนาดรวม ((L*W*H) 6270*2960*4100mm

น้ําหนักประมาณ 22000kg

3 ระดับการให้บริการ

ร่างเครื่อง (แผ่นเตียงและกรอบ) 1 ชุด

กล่องและหมุน 4 ชุด

อุปกรณ์ปรับจมูก 3 ชุด

อุปกรณ์นําสินค้า 1 ชุด

ระบบหล่อลื่น 1 ชุด

ระบบส่ง 1 ชุด

ระบบปรับอุณหภูมิท่อ 1 ชุด

โบลท์รากฐาน 1 ชุด

ระบบควบคุมไฟฟ้า 1 ชุด

4 รายการต่อไปนี้ที่จัดทําโดยผู้ใช้ปลาย

A. สายไฟทั้งหมดนอกกล่องการทํางานและตู้ควบคุมไฟฟ้า

B ท่อทุกสายนอกต่อหมุน

5 การผลิตและมาตรฐานทางเทคนิค

5.1 เฟรม: เหล็กเหล็กเหล็กแข็งแรงสูงผ่านการรักษาการผสมและการแปรรูปโดยสิ้นเชิงผ่านการแปรรูปแม่นยํา, มีความแข็งแกร่งและความสามารถในการป้องกันการสั่นแรงที่ดี

5.2 พลาสต์เบด: พลาสต์เบดที่เชื่อมผ่านการเผาและการแปรรูป, มีความแข็งแรงสูงและไม่มีการปรับปรุง

5.3 รอลล์และเลเยอร์

(1) โครงสร้างม้วน: กล่องม้วนเรียบ, กล่อง perforated เป็นตัวเลือก

(2) วัสดุและผลิตภัณฑ์: ผลิตจากสับสนธิ Ni, Cr และ Mo ผ่านการโยกหลุดศูนย์กลาง

(3) ความแข็ง: HRC60-67

(4) ความลึกของชั้นแข็ง: 5-23mm

(5) หมุนหลัก: หมุนม้วนป้องกันการขัด

(6) หน่วยรองรับ: การโยนชิ้นส่วนผ่านกระบวนการผสมผสาน, โดยเก็บช่องน้ํามันปรับน้ํามัน

(7) ระบบการปรับอุณหภูมิม้วน ใช้สับสานหมุนที่มีคุณภาพสูงและเชือกเหล็กไร้ขัด

5.4 อุปกรณ์ปรับจมูก

การปรับ Nip ใช้สําหรับม้วน 1 #, 2 # และ 4 #, ทั้งปรับด้านเดียวและ

มีการปรับหลายด้านสองข้าง

5.5 คู่มือสินค้า

การปรับระยะปลดใช้กับแบบมือ

5.6 เครื่องลดความเร็ว

(1) ประเภท: มีมอเตอร์เข้าหนึ่งและมอเตอร์ออกหนึ่ง

(2) การหล่อลื่น: แบบน้ํามัน

(3) การเชื่อมเข้า: การเชื่อมต่อแบบยืดหยุ่น

5.7 สต๊อปปินคัพปลิน

การเชื่อมต่อสต๊อปปินสต๊อปปิน (rod pin coupling) ได้รับการนํามาใช้ในการเชื่อมต่อแกนออกของเครื่องลดความเร็วกับม้วน ซึ่งทําให้ทํางานได้อย่างน่าเชื่อถือและเรียบร้อยระหว่างการทํางาน รวมถึงการบํารุงรักษาได้ง่าย

5.8 ระบบหล่อลื่น

(1) หมุน: มีถังน้ํามันสําหรับระบบนี้, บนที่ตั้งด้วยการปรับความจุของน้ํามัน, เครื่องวัดอุณหภูมิน้ํามัน, เครื่องเย็น, เครื่องกรองและอื่น ๆ

(2) ท่อหล่อลื่นน้ํามันบาง

5.9 ระบบควบคุมไฟฟ้า

ระบบควบคุมที่สมบูรณ์แบบและสมบูรณ์แบบ ตอบสนองกับความต้องการการทํางาน calender ระบบนี้มีลักษณะของการทํางานง่ายและการทํางานที่น่าเชื่อถือ
